معرفی محافظ ولتاژ ورودی مینیاتوری پارت الکتریک
محافظ مینیاتوری کد 2835 محصول شرکت پارت الکتریک است. این شرکت انواع محافظ برق متنوع و باکیفیت را تولید و روانه بازار کرده و یکی از برندهای شناخته شده در بین مردم است. در زیربخشها مشخصات ظاهری و فنی این محصول با جزئیات شرح داده شده است:

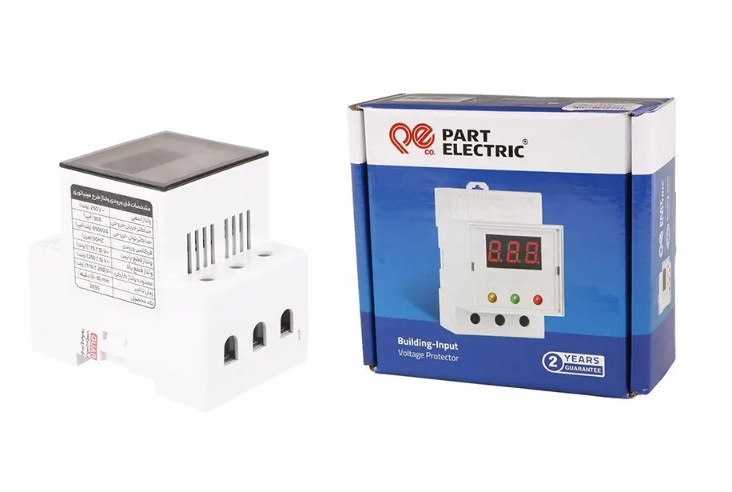

مشخصات ظاهری

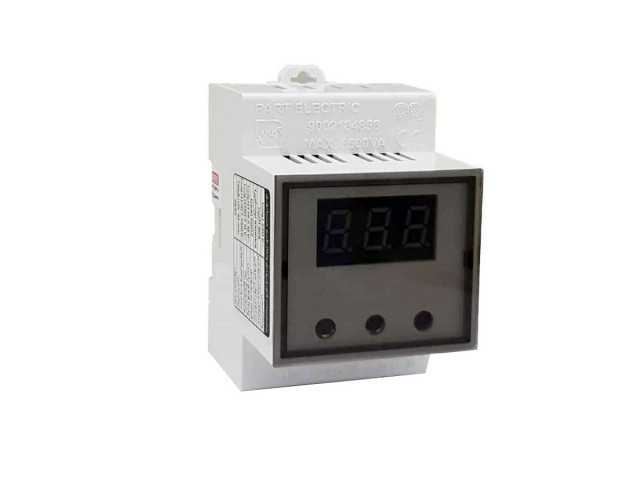

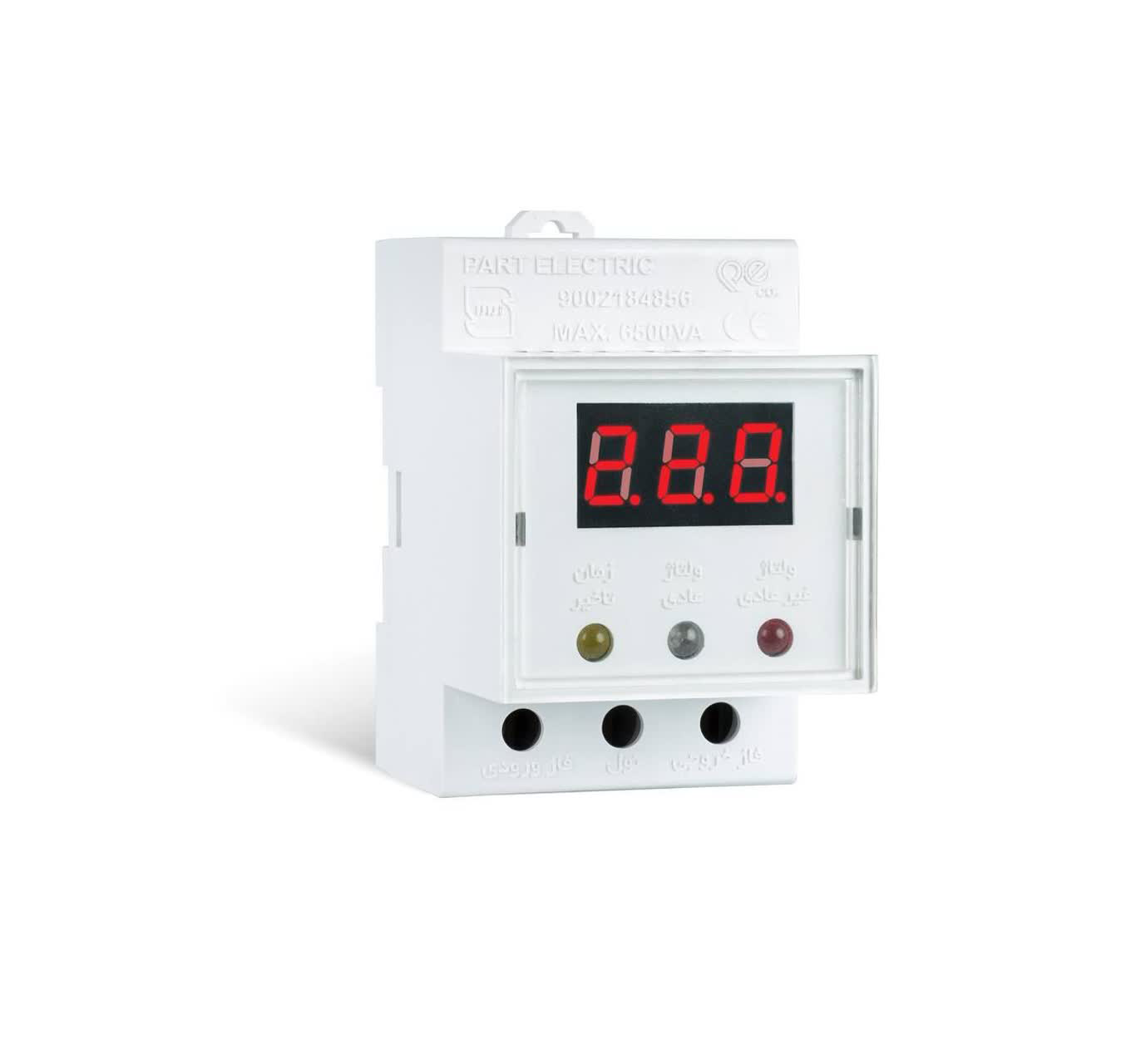

این محصول در طرح مینیاتوری و رنگ اصلی سفید تولید شده است. در نمای جلو و روی بدنه این محافظ ولتاژ، نمایشگر دیجیتالی ولتاژ و 3 عدد نشانگر LED برای نمایش شرایط ولتاژ وجود دارد. در قسمت پایین برای اتصال فاز و نول ورودی و خروجی ترمینال در نظر گرفته شده است.
عملکرد محافظ مینیاتوری بعد کنتور پارت
بعد از وصل کردن محافظ مینیاتوری به برق شهری چراغ زرد به علامت زمان تأخیر (Delay) روشن میشود. پس از پایان زمان تأخیر (حدود 6-4 دقیقه) چراغ زرد خاموش و چراغ سبز (Normal) به علامت برقدار شدن ترمینال خروجی روشن میشود. در صورتی که ولتاژ از حد مجاز کاهش یا افزایش یابد، ترمینال خروجی به طور اتوماتیک بدون برق شده و چراغ قرمز (Fault) روشن میشود. پس از رسیدن ولتاژ به حد مجاز چراغ قرمز خاموش و چراغ زرد روشن میشود. پس از گذشت زمان تأخیر، چراغ سبز همزمان با برقدار شدن خروجی روشن خواهد شد.
کاربرد محافظ مینیاتوری پارت
محافظ مینیاتوری بعد کنتور پارت جهت حفاظت لوازم برقی خانگی تکفاز شامل یخچال فریزر، ماشین لباسشویی، ظرفشویی، پکیج، لوازم صوتی و تصویری و … (حداکثر تا 30 آمپر) در برابر کاهش یا افزایش ولتاژ شبکه برق شهری کاربرد دارد. همچنین به صورت مجزا میتوان برای تجهیزاتی نظیر کولر گازی استفاده کرد.
مدت زمان گارانتی
شرکت پارت الکتریک، عملکرد محافظ مینیاتوری پاکنتوری را همانند سایر انواع محافظ پارت الکتریک از تاریخ خرید به مدت 2 سال ضمانت مینماید.
راهنمای استفاده از محافظ ولتاژ مینیاتوری 30 آمپر پارت
اگر محافظ ولتاژ مینیاتوری 30 آمپر پارت را تهیه و نصب نمودهاید مطابق توصیه دفترچه راهنمای آن نکات زیر را در استفاده از آن حتماً رعایت نمایید:
- به دلیل مصرف بالای المانهای حرارتی ماشین لباسشویی و ظرفشویی، استفاده همزمان از آنها مجاز نمیباشد.
- در صورتی که در واحد مسکونی خود از کولر گازی استفاده میشود باید برای کولر گازی از یک محافظ به صورت مجزا استفاده شود.
نکات نصب محافظ مینیاتوری پاکنتوری 6500VA پارت
- این محصول باید مطابق با نقشه ارائه شده در دفترچه راهنمای آن در مدار قرار گیرد.
- جهت اتصال محافظ ولتاژ به کلید مینیاتوری اصلی از سیم مسی با روکش pvc و با سطح مقطع 4 میلیمتر مربع باید استفاده شود.
- این محصول میتواند بر روی ریلِ داخل جعبه فیوز ساختمان و در کنار سایر مینیاتوریها نصب شود و یا به صورت مستقل بر روی ریل جداگانهای که همراه محصول وجود دارد سوار شود.
- بهتر است که همانند نقشه ارائه شده، در نصب این محافظ از 2 کلید مینیاتوری استفاده شود. در این صورت در زمانی که در مدار داخلی محافظ خللی پیش آید میتوانید با بالا زدن کلید مینیاتوری دوم محافظ را از مدار خارج و تا رفع عیب مستقیماً از برق شهری استفاده نمایید. البته پس از رفع عیب، حتماً باید کلید مینیاتوری شماره 2 در حالت قطع قرار داده شود.
